曳引機測試臺磁粉制動器剎車器案例
發布時間：2021-05-26 新聞來源：：東莞天機傳動官網
天機傳動生產曳引機測試臺，曳引機試驗臺，測功機上的磁粉制動器剎車器。
測試參數如下：
輸入電壓U、電流I、功率（P入）、功率因數、輸出轉矩（T出）、轉速（n出）、功率（P出），效率（η），溫升（Δθ）、噪音、振動等
測試性能指標：
轉矩精度：0.2級
轉速精度：0.2級
溫度精度：0.5級
電壓精度：0.5級
電流精度：0.5級
1、項目概述
為滿足曳引機負載性能測試，根據負載測試要求對現有負載測試臺進行改造，以滿足新的測試要求，主要包括三相電流及電壓、輸出功率、功率因素、效率等技術指標。改造后的負載測試臺具有自動測試功能，各項測試數據匯總并能打印數據，可視化的監控界面顯示各項數據及曲線。
2、項目要求
2.1 產品范圍：最大測試能力PMS360曳引機
2.2 基本功能：人工將被測曳引機與負載曳引機進行級聯，以額定轉速啟動被測曳引機，待轉速穩定，啟動負載曳引機進行加載，加載量以力矩形式給定，并通過轉速轉矩傳感器反饋力矩大小，當達到要求的加載量時，系統開始測試，測量被測曳引機三相電壓及電流、輸出功率、功率因數、效率等數據，匯總至表格，通過打印機輸出。

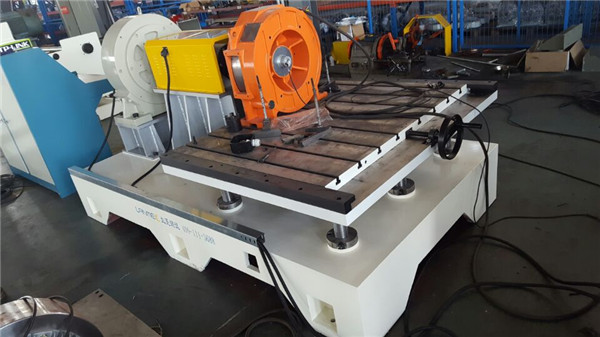

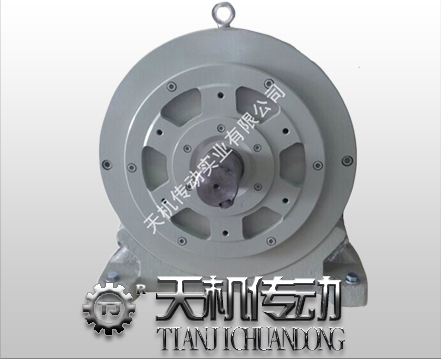

以下是天機傳動磁粉制動器剎車器用在曳引機測試臺上的案例
測試參數如下：
輸入電壓U、電流I、功率（P入）、功率因數、輸出轉矩（T出）、轉速（n出）、功率（P出），效率（η），溫升（Δθ）、噪音、振動等
測試性能指標：
轉矩精度：0.2級
轉速精度：0.2級
溫度精度：0.5級
電壓精度：0.5級
電流精度：0.5級
為滿足曳引機負載性能測試，根據負載測試要求對現有負載測試臺進行改造，以滿足新的測試要求，主要包括三相電流及電壓、輸出功率、功率因素、效率等技術指標。改造后的負載測試臺具有自動測試功能，各項測試數據匯總并能打印數據，可視化的監控界面顯示各項數據及曲線。
2、項目要求
2.1 產品范圍：最大測試能力PMS360曳引機
2.2 基本功能：人工將被測曳引機與負載曳引機進行級聯，以額定轉速啟動被測曳引機，待轉速穩定，啟動負載曳引機進行加載，加載量以力矩形式給定，并通過轉速轉矩傳感器反饋力矩大小，當達到要求的加載量時，系統開始測試，測量被測曳引機三相電壓及電流、輸出功率、功率因數、效率等數據，匯總至表格，通過打印機輸出。

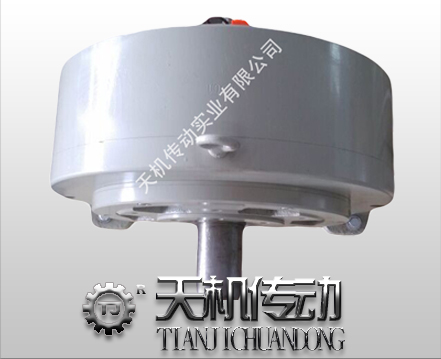

以下是天機傳動磁粉制動器剎車器用在曳引機測試臺上的案例
